SGDD系列定扭矩電動扭力扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。定扭矩電動扭力扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

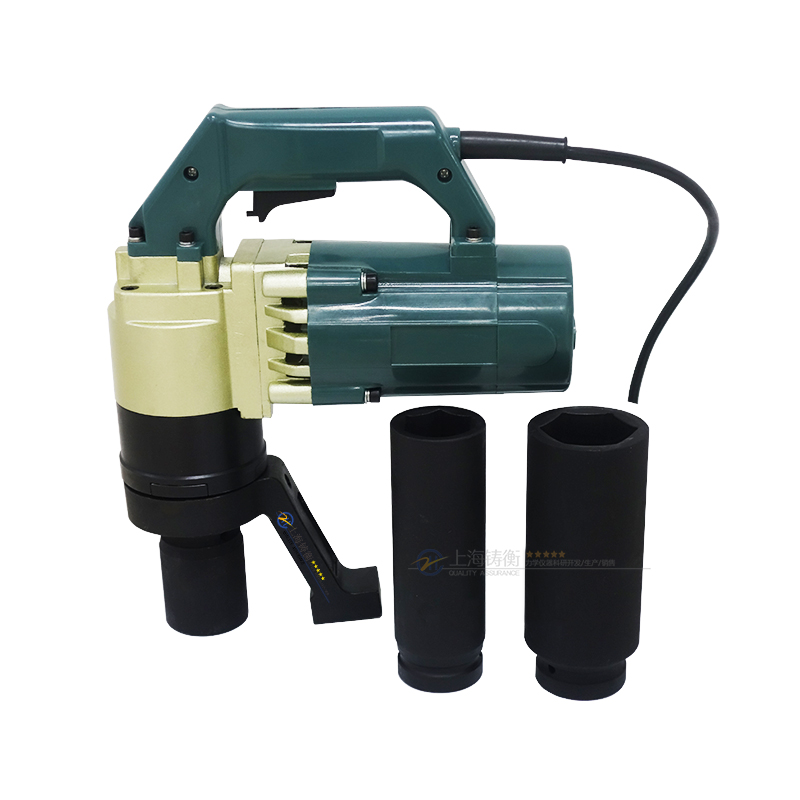

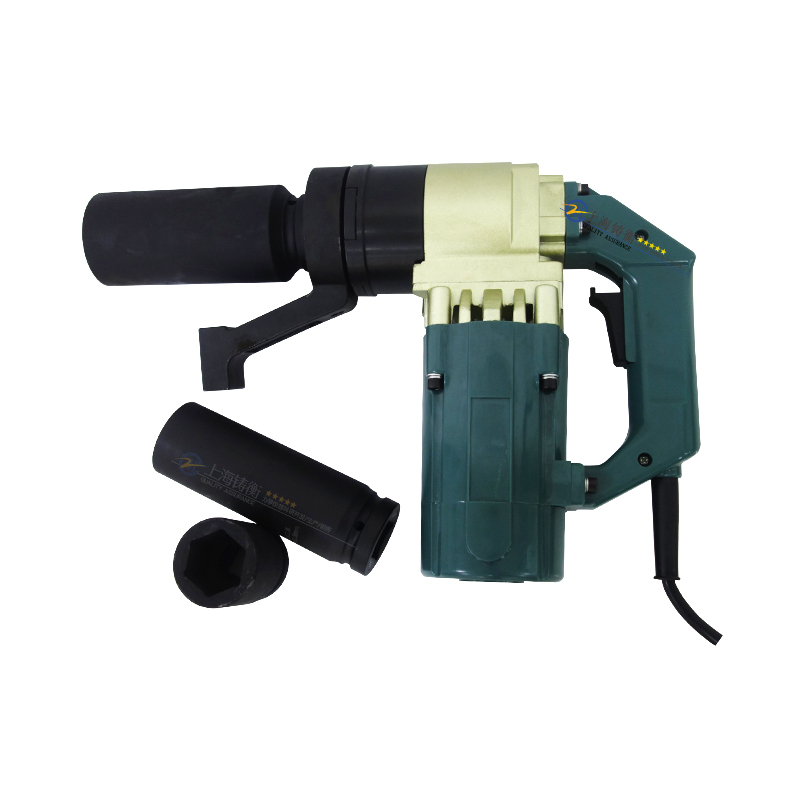

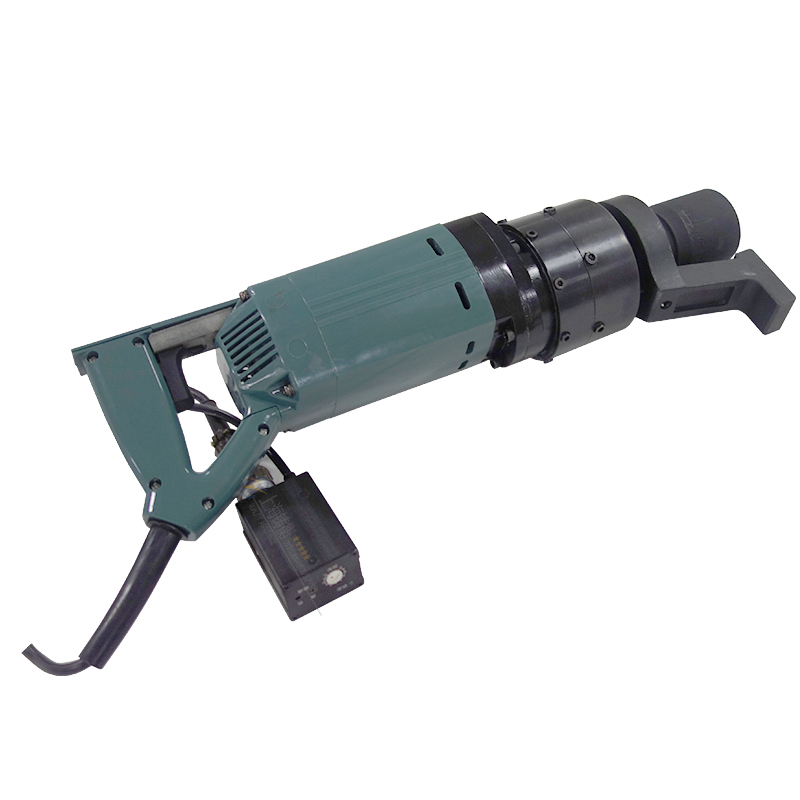

定扭矩電動扭力扳手圖片
定扭矩電動扭力扳手規格型號

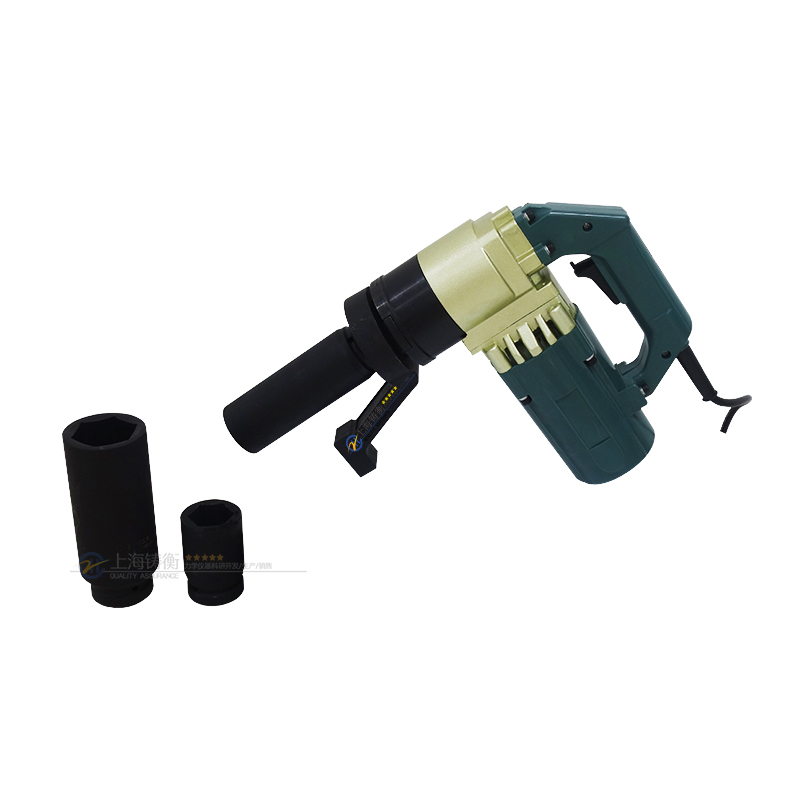

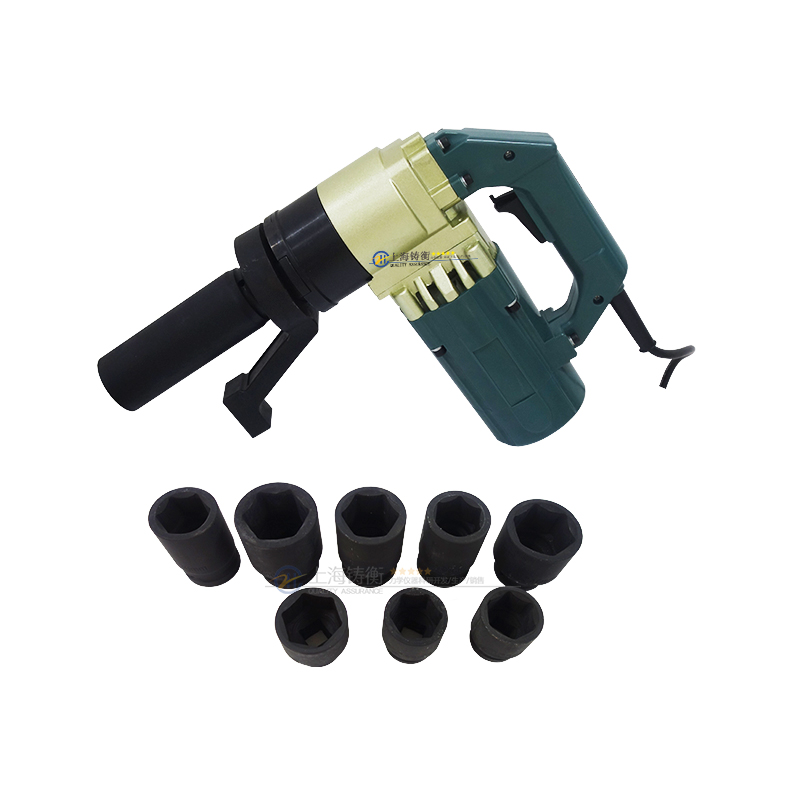

定扭矩電動扭力扳手圖片
定扭矩電動扭力扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （mm） |
| SGDD-230 | 50-230 | 336X69X182 | 3.1 | 19 |
| SGDD-700 | 200-700 | 336X69X182 | 3.3 | 19 |
| SGDD-600 | 200-600 | 256X90X298 | 7.5 | 19 |
| SGDD-1000 | 300-1000 | 260X90X302 | 7.8 | 25 |
| SGDD-1500 | 500-1500 | 515X106X150 | 9.3 | 25 |
| SGDD-1500J | 300-1500 | 322X90X270 | 8.0 | 25 |
| SGDD-2000 | 600-2000 | 520X115X150 | 10.8 | 32 |
| SGDD-2500 | 800-2500 | 363X112X288 | 9.5 | 32 |
| SGDD-3500 | 1500-3500 | 640X125X150 | 19 |
38 |
定扭矩電動扭力扳手特點：
定扭矩電動扭力扳手由主機和控制儀兩部分組成，主機采用雙重絕緣單相串激式電動機和減速機構，結構新穎、體積小、重量輕、安全可靠。由于采用靜扭結構，運轉平穩，無振動、無沖擊，噪音小，操作者不受反力矩的影響，因而勞動強度低。額定電壓220V50/60Hz 精度±5%。
定扭矩電動扭力扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
定扭矩電動扭力扳手扭矩的選擇與調節
1、用戶可在50-3500N.m的范圍內任意選擇相應規格的定扭矩電動扭力扳手。
2、控制儀面板上有“扭矩調解旋鈕”�？逃�0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
